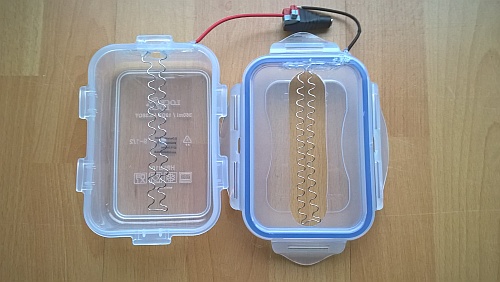

        Sicht von oben auf den SB-Wasserionisierer, Außenbehälter 3, 9 Liter, Innengefäß 1,2 Liter, 2 Edelstahl-Elektroden, Ionentrennmembran, Kosten 30-60 €

Inhaltsübersicht:


    Welche Eigenschaften sollten Elektroden von Selbstbau-H2-Wasserionisierern haben?

    Es sollten auch für Selbstbau-H2-Wasserionisierer möglichst solche Elektrodenmetalle verwendet werden, die
    • biologisch verträglich und ungiftig sind
    • korrosionssicher sowohl gegenüber sehr starken Säuren (< pH 2) als auch sehr starken Basen (> pH 13,0) sind. Solche extreme Werte sind mit 2-Kammer-Selbstbau-H2-Wasserionisierern problemlos bei stärkerer Salzzugabe innerhalb von 10-15 Minuten zu erreichen! Daher kommen als Ersatz für Titan-Platin-Elektroden wohl nur rostfreie Edelstahldrahtelektroden in Spiralenform in Frage
    • guten Stromdurchfluss ermöglichen
    • leicht = dünn sind (0,7 bis 1 mm Dicke)
    • große Oberfläche aufweisen. Durch Wicklungen zu Spiralen kann dies auch mit Edelstahldraht erreicht werden.
    Diese Eigenschaften erfüllen vor allem
    1. Titanelektroden, die mit Platin oder Ruthenium ca. 1 oder 2,5 Micron dünn beschichtet sind. Sie werden in den kommerziellen Wasserionisierern üblicherweise als Platten oder als Gitter (Mesh) verwendet. Solche Elektroden sind sehr teuer und in Europa schwer erhältlich. Verschiedene chinesische Firmen bieten z.B. über Alibaba unter den Stichworten "platinum coated titanium water ionizer plate" platinbeschichtete Platten oder Gitter (mesh) an.
      Beschichtete Titan-Platten in Gitterform (Mesh) weisen zwar etwas größere Oberflächenstrukturen auf und sind etwas billiger, aber schwerer zu reinigen und evtl. kurzlebiger.
    2. V2A oder säurebeständigerer V4A-Edelstahl (rostfreier Stahl, Nirosta)

    Ein Grundproblem bei (fast allen) Elektroden

    Bei der Verwendung von Metallplatten als Elektroden befinden sich in der Regel mindestens 3 oder gar alle 4 Schnittkanten im Wasser der Anoden- und Kathodenkammer. An den Schnittkanten von Metall lösen sich (vor allem aus der stromführenden Anode und im sauren Wasser der Anodenkammer) relativ rasch Legierungsanteile des jeweiligen Metalles. Sie färben das Wasser rasch rostbraun. Die Kanten werden von mal zu mal rauher, d.h. der Lochfraß beginnt.
    Ob diese sich ablösenden Edelstahllegierungsanteile gesundheitlich unbedenklich sind, hängt von der Legierung (sowohl beim Edelstahlt wie beim Titan) ab. Auch können sie den Geschmack des Wassers verändern. Folglich sollte keine Elektrodenschnittkante ungeschützt im Wasser einer Ionisierungskammer sein - egal ob es sich um eine platinierte Titan- oder pure Edelstahlplatte handelt.
    Sofern z.B. Titanblech nach dem Zuschnitt rundum mit Platin oder Ruthenium beschichtet wird, ist dieses Problem gelöst.
    Vielfach werden aber Titan-Gitterplatten (Mesh) zuvor platinisiert (gecoatet) und danach auf die gewünschten Maße zugeschnitten, aber dann die Schnittkanten aus Ersparnisgründen nicht erneut platiniert. Daher beginnt an der ungeschützten Schnittkante rasch die Korrosion, die Elektrode zersetzt sich relativ rasch und gibt dabei evtl. schädliche Titanlegierungsanteile ins Wasser.
    Dasselbe gilt, wenn die (immer nur hauchdünne) Platin- oder Rutheniumbeschichtung durch Haarrisse, Stoß, Kratzer oder zu hohe und lange Säureeinwirkung defekt wird. Sie ist dann zumindest für Gesundheitsanwendungen praktisch wertlos.

    Bei Titan ist bekannt, dass es gesundheitsschädliche Legierungsanteile enthält, die bei nicht erfolgter Nachplatinierung der Schnittkanten oder bei beschädigter Schutzschicht ins Wasser gelangen.

    Die ideale Elektrode sollte daher keine ungeschützten Schnittkanten, sondern nur möglichst dichte Oberflächen aufweisen. Nur dann gelangen möglichst wenig Legierungsbestandteile ins Wasser.
    Da die Legierungsbestandteile von Edelstahl als gesundheitlich unbedenklicher als die Legierungsanteile von Titan eingestuft werden, kann eine Edelstahlelektrode, die keine Schnittkanten aufweist, für gesundheitliche Anwendungen idealer sein als eine nur hauchdünn platinierte Titanelektrode, die bei Abnutzung, Haarrissen oder Beschädigungen gesundheitlich bedenkliche Titananteile ins Wasser abgibt.

    Elektroden in Spiralform ermöglichen schnittkantenfreie Verwendung im Wasserionisierer

    Welche Art von Edelstahlelektrode kann ohne Schnittkante für die beiden Wasserkammern eines Wasserionisierers auskommen? Ist die Schnittkantenfreiheit vorhanden, ist eine Edelstahlelektrode sowohl erheblich preiswerter, leichter erhältlich, robuster, langlebiger, leichter zu reinigen und vor allem auch für Gesundheitsanwendungen geeigneter als eine hochempfindliche, hauchdünn platinüberzogene, oft nur kurzlebige und schwer zu reinigende und immer sehr teure platinierte Titanelektrode....

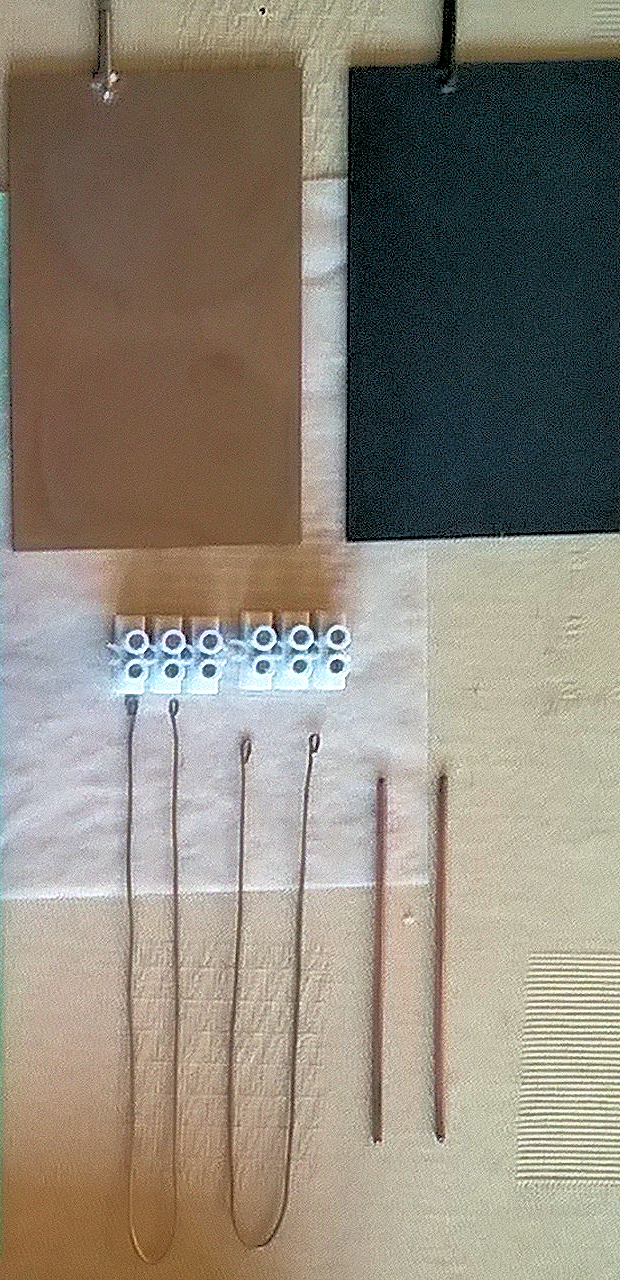

    Elektroden aus Edelstahl, angepasst an die Öffnungen Die Lösung des Problems besteht darin, dass man statt einer Edelstahlplatte eine Edelstahlspirale herstellt, indem man
    1. V2A- oder säurebeständigeren V4A-Edelstahldraht mit Durchmesser von 0,7 bis 1 mm verwendet
    2. daraus eine Spirale macht, indem man den Draht mit Hand oder Bohrmaschine um einen Rundstab (optimal 3-5 mm Durchmesser) wickelt.
    3. die Spirale soweit dehnt, dass sie in der jeweiligen Wasserkammer den Raum zu rund 2/3 ausfüllt.
    4. die beiden Spiralenden oberhalb des Wasserstandes der Anoden- und Kathodenkammer befestigt. Keine Schnittkante darf irgendwie ins Wasser kommen, weil sich das Wasser durch ablösende Legierungsanteile sonst verfärbt und im Geschmack verändert.
    5. die stromführende Elektrode (Anode aus dem Unterteil des inneren Behälters) an den +Pol, die Kathodenelektrode von der Oberseite des Deckels an den -Pol des DC-Adapters für das DC-Netzteil anschließt.

    Die Länge und Form der Spiralelektrode passt man dann den Ausschnitten im Deckel an.

    Der kleinere Innenbehälter wird aufrecht in die größere Außenbox gestellt und bis oben hin mit Wasser gefüllt. Die Elektrodenenden befinden sich oberhalb, d.h. außerhalb des Wassers.

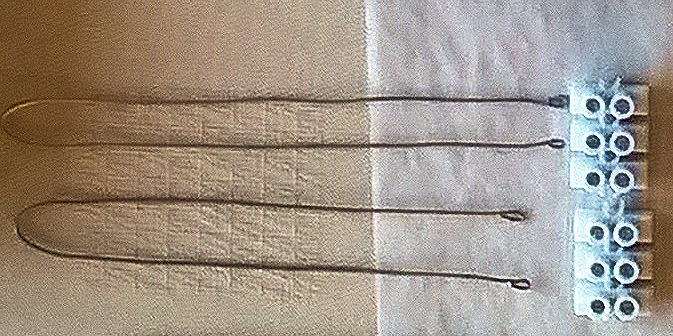

    Für die Kathode reichen 0,7-0,8 mm dicker V2A-Draht, für die sich stärker abnutzende Anode ist V4A-Draht mit 0,8 bis 1 mm Dicke empfehlenswert. V2A-Edelstahldraht ist im Baumarkt (z.B. OBI) oder im Internet preisgünstig beziehbar.

    Zur Größe der Elektroden

    180 bis 230 cm-Draht-Länge benutze ich für die Elektroden.

    Vergleichtests ergaben, dass eine solche Edelstahlspirale vergleichbare pH- und ORP-Werte erbringt wie eine 50x100 mm Edelstahlplatte.
    Zwar gilt allgemein, dass die Leistungsfähigkeit eines Ionisierers wächst, je größer die Kontaktfläche einer Elektrode zum Wasser ist. Allerdings steigt damit aber auch der (ohnehin geringe) Strombedarf aus der Batterie bzw. dem DC-Schaltnetzteil.
    Wenn man nun mehrere Spiralelektroden in einer Wasserionisierungskammer verwendet, erbringen mehrere Spiralen allerdings nur unwesentlich bessere pH- und ORP-Werte als eine einzelne Elektrode - weil aufgrund des wachsenden Stromwiderstandes der Nutzeffekt mehrere Elektroden wieder weitgehend zunichtet gemacht wird.

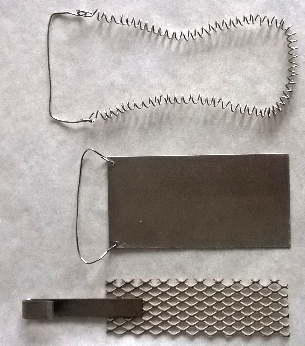

    Vorteile von Spiralelektroden gegenüber Plattenelektroden

    Wenn man statt V2A- oder V4A-Edelstahlplatten für die Elektroden Edelstahldraht zu Spiralen verwendet, hat dies u.a. mehrere Vorteile:
    • V2A- oder V4A-Edelstahldraht ist leichter und preisgünstiger zu besorgen (Baumarkt, Internet)
    • es ist kein Plattenzuschnitt mit Spezialwerkzeug und kein Entgraten nötig.
    • Das Bohren von Löchern als Aufhängemöglichkeit ist nicht nötig.
    • eine Spirale mit engem Durchmesser, leicht auseinandergezogen, ergibt eine große Kontaktfläche
    • die Elektroden können größenmäßig so variabel gestaltet werden, dass sie in die jeweilige Kathodenkammer passen.
    • Draht mit 0,7 bis 1,0 mm Durchmesser ist leicht und rasch zu einer Spirale zu wickeln (mit Hand oder Bohrmaschine um eine 3-5 mm dicke Rundstange)
    • durch Dehnen oder Zusammenziehen lässt sich die Spirale flexibel der Länge der Wasserkammern und Form der Löcher im Deckel anpassen
    • sofern eine Elektrode verbraucht oder unbrauchbar wurde, ist sie leicht und kostengünstig auszutauschen.

    Als Länge für eine eng gewickelte Spirale (auf 3mm-Rundrohr) hat sich bei meinen Experimenten eine Drahtlänge von 1,70 - 2,00 m für eine Innenkammer mit 15,5 cm Länge in der Praxis gut bewährt.
    Durch Dehnen oder Zusammendrücken der Spiralwindungen kann die Spirale in Behältern sehr unterschiedlicher Größen verwendet werden.

    Notfall- oder Experimentalelektroden

    Im Notfall (auf Reisen, bei Unfall, im Survival-Fall etc.) kann man natürlich auch andere Metalle als Elektroden benutzen:
    • rostfreies Edelstahlbesteck wie Messer, Gabel, Löffel
    • rostfreie Rasierklingen in kleinen Innen- und Außengefäßen
    Für erste Testerfahrungen, rein experimentelle Zwecke oder in Notfällen können auch andere Elektrodenmetalle benutzt werden, auch wenn sie obige Anforderungen nicht erfüllen, z.B.
    • Weißblech
    • Zinkblech
    • Kupferblech

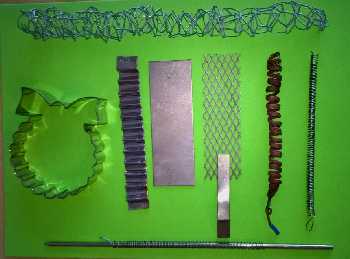

    Verschiedene geeignete Elektroden für Selbstbau-H<sub>2</sub>-Wasserionisierer</a>

    von links nach rechts Elektroden für experimentelle Zwecke :
    Edelstahl-Gebäckausstecher,
    geöffneter Gebäckausstecher, platinierte Titanplatte und platinierte Mesh-Titangitter (sind in Japan und Korea für innere, medizinische Anwendungen zugelassen)
    Kupferspirale, V2A-Spirale.

    unten: Messingstab (Schweißerelektrode), um den die V2A-Spirale gewickelt wird
    oben: aus verzinktem Maschendraht gedrehte Elektrode

    Am DC-Adapter die Pole wechseln

    Elektroden sollten immer wieder entkalkt werden!

    Wie z.B. bei Wasserkochern, Kochtöpfen etc. lagern sich an der Kathode und am Innenraum der äußeren Kammer je nach Wasserhärte und Wassertemperatur mehr oder weniger rasch Kalk-und andere basische Mineralreste ab.
    Wenn dem Wasser zur stärkeren Bildung von Wasserstoffgas z.B. Magnesiumchlorid oder andere basische Mineralien beigefügt werden, lagern sich Reste davon besonders rasch ab. Dies verringert die Wasserstoffgasbildung deutlich. Daher sollte eine 'Entkalkung' erfolgen, sobald die Leistung des Wasserionisierers nachlässt bzw. deutliche weiße Ablagerungen auf der Elektrode sichtbar werden.

    Die Entkalkung kann leicht und rasch folgendermaßen vorgenommen werden.

    • indem man die + und - Pole der Elektroden im DC-Adapter umtauscht. Durch den Polwechsel erfolgt die Reinigung effektiv innerhalb weniger Minuten. Nach der Entkalkung nicht vergessen, die Pole wieder umzutauschen!

    • oder indem man das ionisierte saure Wasser (Anolyt) in einem Behälter sammelt und es bei Bedarf als Entkalkungsmittel benutzt. Hat man soviel saures Wasser gesammelt, dass es den ganzen inneren Behälter deckt, reinigt es den Außenbehälter und alle Elektroden.

    • oder indem man mit gelöster Zitronensäure oder mit Essigsäure entkalkt.
    Der Entkalkungsvorgang dauert 10-20 Minuten.
    Danach sollte man Gefäße und Elektrode mit Leitungswasser abwaschen.
